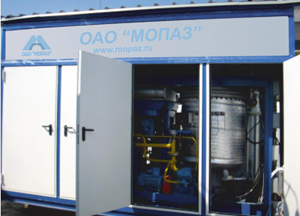

Установка осушки газа (метана) УОГМ -1000/1-6 в автоматическом режиме, Рвх=0,1…6,0 кгс/см2

Установка осушки природного газа (метана) УОГМ -1000/1-6/А радикальным образом решает проблемы, возникающие на АГНКС в зимний период эксплуатации:

• устраняет отложение гидратов на седлах запорной и регулирующей арматуры;
• исключает появление гидроударов в трубопроводах малых сечений и системах воздушного охлаждения (в теплообменниках);
• не снижает расходные характеристики компрессорной установки АГНКС, так как не требует отбора 12-15% газа высокого давления для регенерации адсорбента в адсорберах;

В отличие от осушек природного газа, установленных после компрессорной установки, исключено:

• попадание компрессорного масла и его паров на адсорбент (так называемое «замасливание адсорбента»), в результате чего прекращается функционирование последнего в качестве активного материала по улавливанию паров влаги из газа;
• разрушение (взрыв) гранул адсорбента при резком уменьшении давления внутри адсорбера на режимах активного отбора газа на заправку большегрузных автомобилей или ПАГЗов;

Установка УОГМ -1000/1-6/А  очищает газ от механических примесей и капельной влаги, затем осушает его с помощью адсорбционных гранул, находящихся в адсорберах.

Схема установки осушки выполнена в классическом стиле с использованием двух адсорберов, работающих поочередно в режимах «осушка» и «регенерация»,
4 часа – режим осушки, 4 часа – режим регенерации.

В качестве базового режима заложен среднецикловой режим работы.

АСУ обеспечивает работу установки полностью в автоматическом режиме, предусмотрен канал подключения АСУ установки осушки к АСУ высшего уровня или общестанционной АСУ АГНКС.

Установка осушки природного газа (метана) УОГМ -1000/1-6/А расчитана для работы в одном из трех основных режимов:

• максимальный режим работы (газ с содержанием водяных паров в 1 000 куб. метров от 5 до 7 литров);
• номинальный режим работы (газ с содержанием водяных паров в 1 000 куб. метров от 3 до 5 литров);
• штатный режим работы (газ с содержанием водяных паров в 1 000 куб. метров до 3 литров);

Установку УОГМ -1000/1-6/А  рекомендуется применять для АГНКС производительностью от 500 нм³ /час до 2500 нм³ /час при входных давлениях подаваемого газа от 0,3 до 6 кгс/см² .

Основные характеристики установки осушки природного газа (метана) низкого давления для АГНКС модель УОГМ -1000/1-6/А



Режим работы	Допустимое поступление водяных паров в установку осушки при пере счете на воду	Допустимый расход газа через установку осушки, нм3/час, при избыточном давлении газа в подводящем газопроводе
		Рекомендуемые рабочие давления ( кгс/см2 )
		0,1	0,3	0,5	0,7	1,0	2,0	3,0	4,0	5,0	6,0
Макси- мальный режим	До 7 литров/час или 100%- ная влаж ность газа при t=+15oC	400	500	620	780	850	1000	1300	1600	2000	2250
Номи- нальный режим	От 3 до 5 литров/час	400	500	620	780	900	1300	1800	2250	2400	2500
Штатный режим	Менее 3 литров/час	400	500	620	780	1000	1500	1900	2250	2400	2500
