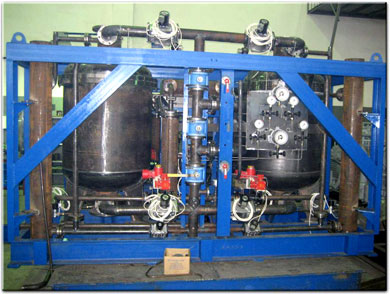

Установка осушки газа (метана) УОГМ -2000/6-12 в ручном, полуавтоматическом и автоматическом режимах Рвх=6,0…12,0 кгс/см2

Завод ОАО "МОПАЗ" является безусловным лидером в создании новых современных высокоэффективных систем осушки природного газа для АГНКС в России.

Установки осушки газа выпускаются как в безконтейнерном блочном, так и в отапливаемом блочно-контейнерном исполнении.

Для защиты компрессоров АГНКС от возможных гидроударов и загидрачивания трубопроводов, арматуры и систем охлаждения компрессорных установок заводом освоен выпуск установок осушки газа метана УОГМ-1000/1-6 для рабочих давлений от 0,5 кгс/см² (бар) до 6,0 кгс/см² (бар) и УОГМ-2000/6-12 для рабочих давлений от 6,0 кгс/см² (бар) до 12,0 кгс/см² (бар).

Эти осушки имеют автономный режим регенерации адсорбента, не связанный с режимами работы АГНКС.

Поглощающая способность установок осушки газа ─ до 9 литров воды в час, максимальная производительность ─ до 3 700 нм³/ч (см. таблицу). Гарантированная точка росы на выходе из установки ─ до минус 70^оС, остаточное содержание воды в газе ─ не более 9 мг/нм³.

Для обеспечения непрерывного процесса осушки газа установка осушки включает в себя два адсорбера, работающие попеременно: один ─ в режиме осушки газа, второй ─ в режиме регенерации адсорбента, а также специальную запорно–регулирующую арматуру.

Суть процесса осушки заключается в поглощении твердым адсорбентом паров влаги из природного газа, проходящего через адсорберы. В качестве адсорбента применен силикагель. Продолжительность цикла осушки газа каждым из адсорберов зависит от влажности газа в подводящем газопроводе и от суточного расхода газа на АГНКС.

Практически при испытаниях и в реальных условиях эксплуатации установка осушки газа УОГМ-1000/1-6 подтвердила свою способность поглощать до 9 литров воды в час, при этом обеспечивая глубокую осушку газа ─ до остаточного содержания воды 9 мг/нм³.

По сравнению с осушками, устанавливаемыми после компрессорных установок, наши осушки в реальной эксплуатации:

§             потребляют в 1,5 − 2 раза меньше электроэнергии на полный рабочий цикл: осушка + регенерация + охлаждение;

§             не снижают расходных характеристик компрессорной установки АГНКС за счет отбора 10−12% газа высокого давления для регенерации адсорбента в адсорберах.

Максимальная мощность установки, потребляемая электропотребителями, при выполнении цикла "регенерации" ─ не более 21 кВт, но удельные энергетические затраты полного рабочего цикла весьма низкие и лежат в пределах от 8,5 кВт (при 100%-ной влажности газа и максимальной производительности осушки) до 1 кВт.

Технология работы наших установок осушки газа на протяжении пяти − шести лет не требует периодического извлечения адсорбента из установок осушки и его прокаливания при высоких температурах.

Установки осушки газа разработаны таким образом, что позволяют устанавливать их на АГНКС любых существующих типов как отечественных, так и зарубежных производителей.

Система автоматизированного управления (САУ) обеспечивает работу установки осушки газа в автоматическом или полуавтоматическом режимах; предусмотрен канал подключения САУ высшего уровня, передача сигналов управления и контроля, GPRS каналы.

Установки осушки газа, разработанные и выпущенные нами, не имеют аналогов в мире.

На установки осушки газа распространяется срок гарантийного обслуживания в течение:

§             12 месяцев с момента ввода оборудования в эксплуатацию;

§             18 месяцев с момента передачи оборудования Заказчику.
