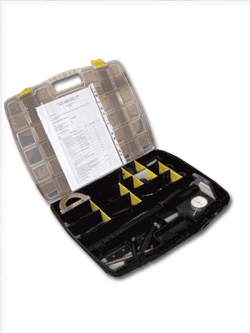

Комплект оснастки для ремонта ТНВД фирмы «BOSCH» размерности Р «ОР-3»

1 Назначение

Комплект приспособлений предназначен для ремонта ТНВД фирмы «BOSCH» размерности Р.

2 Техническая характеристика

Тип стационарный
Количество наименований
приспособлений 17
Масса комплекта, кг, не более 6,5
Срок службы, лет, не менее 4

3 Комплект поставки

№ п/п Наименование Обозначение Кол. Маркир. Рис.
1 Приспособление для измерения хода рейки ТНВД «BOSCH» Р КОЭЗ-02.001.000 1 02.001 1
2 Приспособление для измерения угла поворота рычага регулятора ТНВД «BOSCH» Р КОЭЗ-02.002.000 1 02.002 2
3 Приспособление для замера активного хода плунжера первой секции ТНВД «BOSCH» Р КОЭЗ-02.003.000 1 02.003 3
4 Фиксатор толкателя эксцентриковый
( «BOSCH» Р) КОЭЗ-02.004.000 1 02.004 3
5 Фиксатор толкателя лопаточный ( «BOSCH» Р) КОЭЗ-02.005.000 1 02.005 5
6 Приспособление для утапливания толкателей ( «BOSCH» Р) КОЭЗ-02.006.000 1 02.006 6
7 Приспособление для отжатия толкателей ( «BOSCH» Р) КОЭЗ-02.007.000 1 02.007 7
8 Съемник секций ТНВД КОЭЗ-02.008.000 1 02.008 8
9 Съемник грузов ТНВД «Мерседес» КОЭЗ-02.009.000 1 02.009 9
10 Съемник крестовины грузов регулятора ТНВД «BOCSH» Р КОЭЗ-02.010.000 1 02.010 10
11 Кейс КОЭЗ-02.011.000 1
12 Втулка технологическая для разборки регулятора и регулировки корректоров ТНВД «BOSCH» Р, И.А.«Моторпал» PVA, WSK КОЭЗ-02.000.001 1 02.000.001 12
13 Втулка технологическая для разборки регулятора и регулировки корректоров ТНВД «BOSCH» Р, И.А.«Моторпал» PVA, WSK КОЭЗ-02.000.001-01 1 02.000.001-01 12
14 Втулка направляющая КОЭЗ-02.000.002 1 02 14
15 Ключ (КАМАЦУ) КОЭЗ-02.000.003 1 02 15
16 Ключ для разборки грузов регулятора ТНВД «BOCSH» Р КОЭЗ-02.000.004 1 02 16
17 Головка для штуцеров мелкошлицевая КОЭЗ-02.000.005 1 02.000.005 17
18 Паспорт КОЭЗ-02 ПС 1

Допускается заказывать отдельные приспособления из комплекта.
